Fruits secssón peces de connexió que coincideixen amb el nucli per als elements de fixació roscats. Durant la producció i l'aplicació, els fruits secs són propensos a diversos defectes superficials, com ara esquerdes, esclats de cisalla, esclats, fissures, plecs, abollaments, marques d'eines i danys mecànics. Les esquerdes es poden dividir a més en esquerdes d'extinció, esquerdes de forja, esquerdes d'inclusió, esquerdes a la part de bloqueig de tot el-par de torsió predominant del metall.femelles de bloqueig, i esquerdes del seient de la rentadora dels conjunts-de la femella. En aquest article s'elabora la definició, les causes i les especificacions d'inspecció de diversos defectes superficials de les femelles.
1. Esquerdes
Una esquerda és un defecte de fractura cristal·lí amb una morfologia d'obertura clara, que es propaga al llarg o a través dels límits de gra metàl·lic i que normalment conté inclusions estranyes. La majoria de les esquerdes són induïdes per un esforç excessiu durant els processos de forja, conformació i tractament tèrmic, mentre que algunes s'originen per defectes inherents a les matèries primeres. Durant l'escalfament secundari de les peces de treball, la descamació d'escala d'oxidació sovint provoca variacions de color a les posicions de les esquerdes, fent que els defectes siguin més identificables.
1.1 Extinció d'esquerdes
Causes: Durant el tractament tèrmic i l'extinció, la tensió tèrmica excessiva i la tensió estructural provoquen esquerdes. Les esquerdes d'extinció es distribueixen aleatòriament amb orientacions irregulars a les superfícies de les femelles.
Requisits tècnics: Es prohibeix l'extinció d'esquerdes de qualsevol profunditat, longitud i en qualsevol posició.
1.2 Esquerdes de forja i esquerdes d'inclusió
Causes: Les esquerdes de forja es produeixen durant els processos d'estampació i forja, majoritàriament situades a les superfícies superior i inferior de les femelles o a la transició entre les cares extrems i els costats plans. Les esquerdes d'inclusió són causades per inclusions no-metàl·liques dins de les matèries primeres, pertanyents a esquerdes induïdes per defectes inherents al material.
Requisits tècnics: Les esquerdes a la superfície de suport, les superfícies superior i inferior de les femelles han de complir les especificacions següents:
a) No més de dues esquerdes de forja que penetrin a la superfície de suport, amb una profunditat màxima no superior a 0,05D;
b) Les esquerdes que s'estenen al forat roscat no han de superar la primera rosca completa;
c) La profunditat de l'esquerda dins del primer fil complet no ha de superar 0,5H1.
On: D=diàmetre nominal de rosca; H1=alçada real del fil, H1=0.541P; P=pas de rosca.
1.3 Esquerdes a la part de bloqueig de totes les femelles de bloqueig de parell de-metalls
Causes: Aquestes esquerdes es generen durant els processos de xamfranat, forja o tancament i aplanament, que apareixen a la superfície exterior o interior de la secció de bloqueig de la femella.
Requisits tècnics: Les esquerdes produïdes per la forja en les parts de bloqueig han de complir els requisits de rendiment mecànic i funcional de les femelles i satisfer els criteris següents:
a) No més de dues esquerdes que penetrin la circumferència superior, amb una profunditat no superior a 0,05D;
b) Les esquerdes que s'estenen al forat roscat no han de superar la primera rosca completa;
c) La profunditat de l'esquerda dins del primer fil complet no ha de superar 0,5H1.
Les esquerdes causades pel tancament i l'aplanament de les parts de bloqueig estan estrictament prohibides.
On: D=diàmetre nominal de rosca; H1=alçada real del fil, H1=0.541P; P=pas de rosca.
1.4 Esquerdes del seient de la rentadora de la femella-Conjunts de la rentadora
Les esquerdes del seient de la rentadora es refereixen a fractures a les vores metàl·liques i posicions de reblat elevades durant el muntatge i el reblat defemelles i volanderes.
Causes: Durant el reblat de la rentadora, la força de pressió desigual o excessiva a les vores i les posicions elevades de la femella produeixen esquerdes al seient de la rentadora.
Requisits tècnics: Les esquerdes del seient de la rentadora s'han de limitar a les vores de la brida i les zones elevades després del reblat. La rentadora girarà lliurement sense encallar-se i no caurà.
2. Esclats de cisalla
Els esclats de cisalla són defectes d'esquerdes superficials formats durant la forja de la femella.
Causes: Durant la forja, l'esforç de cisalla provoca esquerdes superficials a la superfície exterior de les nous o la circumferència defemelles de brida. Els esclats de cisalla generalment es distribueixen a uns 45 graus a l'eix de la femella.
Requisits tècnics: els esclats de cisalla als costats plans de les femelles hexagonals no s'estenen a la superfície de suport; Els esclats de cisalla a la circumferència de les femelles de brida no s'han d'estendre fins a la circumferència superior. Els esclats de cisalla a les vores diagonals no han de reduir l'amplada de la diagonal per sota de la dimensió mínima especificada. L'amplada dels esclats de cisalla a la transició entre les superfícies superior/inferior i els costats plans no ha de superar (0.25+0.02s) mm. Per a les femelles de brida, els esclats de cisalla a la circumferència de la brida no s'han d'introduir en el rang de diàmetre mínim de la superfície de suport i l'amplada no ha de superar els 0,08 dc.
On: s=d'amplada entre plans; dc=diàmetre exterior de la brida.
3. Esclats
Els esclats són defectes d'esquerdes superficials similars en morfologia als esclats de cisalla, però diferents pel que fa al mecanisme de formació.
Causes: Els micro defectes a la superfície de les matèries primeres s'expandeixen durant la forja, formant esclats superficials a la superfície exterior de les femelles i la circumferència de les femelles de brida.
Requisits tècnics: Si les esquerdes causades per defectes de la matèria primera estan connectades amb esclats, es poden estendre fins a 3 o 4 esquerdes a la circumferència superior, mentre que les esclats no es permeten estendre's. Els esclats a les vores diagonals no han de reduir l'amplada de la diagonal per sota de la mida mínima especificada. L'amplada de les ràfegues a la transició entre les superfícies superior/inferior i els costats plans no ha de superar (0.25+0.02s) mm. Per a les femelles de brida, els esclats a la circumferència de la brida no han d'entrar en el rang de diàmetres mínims de la superfície de suport, amb una amplada màxima de 0,08 dc.
On: s=d'amplada entre plans; dc=diàmetre exterior de la brida.
4. Fissures
Les fissures són defectes superficials longitudinals estrets i poc profunds formats per l'esquerda dels plecs del material.
Causes: Les fissures són defectes inherents originats a les matèries primeres, que es formen majoritàriament durant els processos de fosa i laminació d'acer.
Requisits tècnics: la profunditat de les fissures de totes les especificacions de la femella no ha de superar els 0,05D (D=diàmetre nominal de rosca).

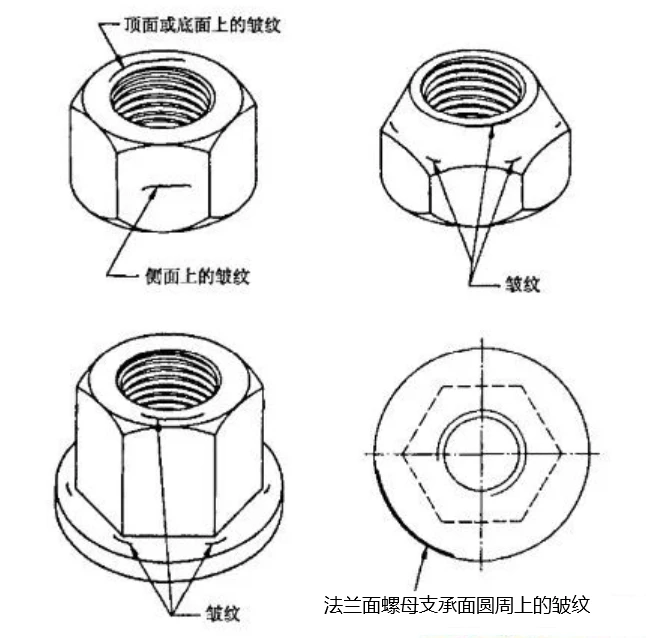

5. Plecs
Els plecs són defectes de superposició metàl·lica superficial causats per un flux de material desigual durant la forja de la femella.
Causes: Durant la forja, el flux metàl·lic desigual i l'apilament de material a les posicions de transició de la secció, les superfícies superior i inferior formen plecs superficials.
Requisits tècnics: els plecs a la transició entre la circumferència de la brida i la superfície de suport de les femelles de la brida no s'han d'estendre a la superfície de suport; els plecs en altres posicions són acceptables.
6. Dents
Les abolladures són depressions superficials poc profundes causades per un farciment metàl·lic insuficient durant els processos de forja i encapçalat.
Causes: L'òxid superficial, les rebaves de cisalla i els encenalls residuals de les matèries primeres es pressionen sobre la superfície de la peça durant la formació i no es poden eliminar, formant eventualment abollaments.
Requisits tècnics: La profunditat h ha de satisfer h Menor o igual a 0,02D i no ha de superar com a màxim 0,25 mm. Per a la limitació de l'àrea: l'àrea total de totes les abolladures a la superfície del coixinet no ha de superar el 5% de l'àrea total del coixinet per a femelles amb un diàmetre nominal de rosca D inferior o igual a 24 mm, i no ha de superar el 10% per a femelles amb D>24 mm. On: D=diàmetre nominal de rosca.
7. Marques d'eines
Les marques d'eines són solcs lineals poc profunds distribuïts longitudinalment o circumferencialment a les superfícies de les femelles.
Causes: El lliscament i la fricció relatius entre les eines de tall i les peces de treball produeixen solcs regulars poc profunds a les superfícies de les femelles.
Requisits tècnics: la rugositat de la superfície de les marques d'eines a les superfícies de rodament de femelles no ha de superar Ra =3.2 μm (d'acord amb GB/T 1031). Es permeten marques d'eines en altres superfícies.
8. Danys
Els danys es refereixen a sagnats superficials irregulars, depressions, rascades, osques i solcs formats després de la formació de la femella.
Causes: La col·lisió externa, la fricció i l'extrusió durant l'acabat, el transport, l'emmagatzematge i el muntatge causen danys mecànics a la superfície. Aquests defectes no tenen geometria, posició o direcció fixa i són induïts per forces mecàniques externes.
Requisits tècnics: Els danys que no perjudiquen les propietats mecàniques i el rendiment de servei de les femelles són acceptables i no provocaran rebuig. L'embalatge optimitzat i els procediments de transport estandarditzats poden evitar eficaçment danys mecànics durant el trànsit.
