Tots sabem que els fils decargols, cargolsi les femelles dels elements de fixació tenen un paper molt important en la fixació dels elements de fixació. El fil fa referència a la part convexa contínua de forma espiral amb una secció específica feta a la superfície del cos del cilindre o del con. Així que avui, Xiaorui introduirà els principals paràmetres dels fils de fixació.
Els fils de fixació es poden dividir en els tres tipus següents segons el nombre de línies de fil:
Fil únic: Z=1, baixa eficiència, bon autobloqueig, fàcil processament;
Doble fil: Z=2, major eficiència que Z=1;
Rosca de tres fils: Z=3, alta eficiència, autobloqueig deficient, difícil de processar.
Paràmetres principals del fil de fixació:

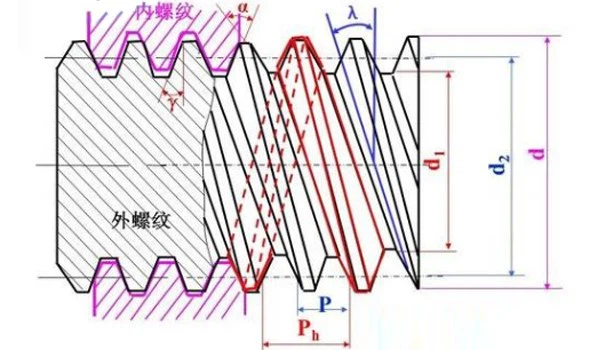

Els paràmetres principals de la rosca de fixació s'il·lustren prenent com a exemple la rosca externa (interna) comú cilíndrica.
1. Diàmetre principal d: el diàmetre del cilindre tangent a la part superior de la rosca externa o la part inferior de la rosca interna, que s'especifica com el diàmetre nominal de la rosca (excloent la rosca de la canonada).
2. Diàmetre menor d1;: El diàmetre del cilindre tangent a la part inferior de la rosca externa o la part superior de la rosca interna. Sovint s'utilitza com a diàmetre calculat de la secció perillosa en el càlcul de la força.
3. Diàmetre de pas d2: el diàmetre d'un cilindre imaginari entre el diàmetre major i el diàmetre menor. El gruix de la dent del fil a la generatriu del cilindre és igual a l'amplada de la ranura de la dent.
4. Pas P: la distància axial entre dos punts corresponents a dues dents adjacents a la línia de pas.
5. Ph de plom: distància axial que qualsevol punt del fil es mou al voltant de l'hèlix.
6. Angle ascendent λ : l'angle inclòs entre la tangent de l'hèlix i el pla perpendicular a l'eix del fil, normalment l'angle de pujada al diàmetre de pas λ express. La fórmula de càlcul és:
7. Angle de perfil a: l'angle inclòs a entre els dos costats de la rosca en el pla de l'eix de la rosca. L'angle inclòs entre el costat del perfil de la rosca i la línia vertical de l'eix de la rosca s'anomena angle de bisell del perfil. Per a perfils de dents simètrics, com ara fils triangulars i trapezoïdals,=a/2.
